一般的な家庭やオフィスに供給される交流電源（AC100V）を直流電源（DC12V / 24V）に変換します。
●電球の点灯チェック
●自動車電機製品の電源チェック
●LEDテープの接続、など
家庭用コンセント（AC100V）から直流電源（DC12V / 24V）に変換することで、さまざまな用途でご利用いただくことが可能です。

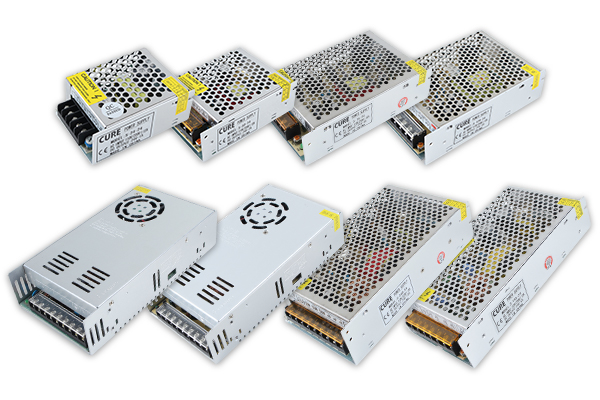

DC12Vシリーズは出力電流11サイズ、DC24Vシリーズは出力電流10サイズのバリエーション展開。使用用途に合わせて必要な値を選択いただけます。
カー用品の点検やカーアイテムをご家庭・店舗の電源で利用可能になるので、カーオーディオやカーナビ、電球などのチェック、LEDテープを店舗の看板照明として幻想的にライトアップ、など、使い方次第でいろいろ用途で活躍します。
製品特長
-

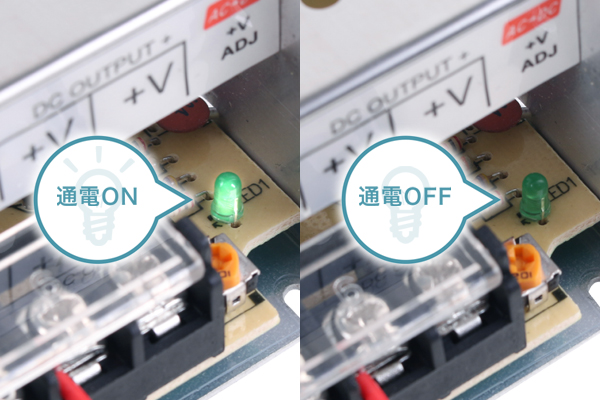

通電状況が一目瞭然！
通電状況が一目でわかる「パイロットランプ」を搭載！
配線をコンセントへ繋ぎ、スイッチをONにすることで点灯。
コンバーターに通電しているか一目で分かるため便利です。 -

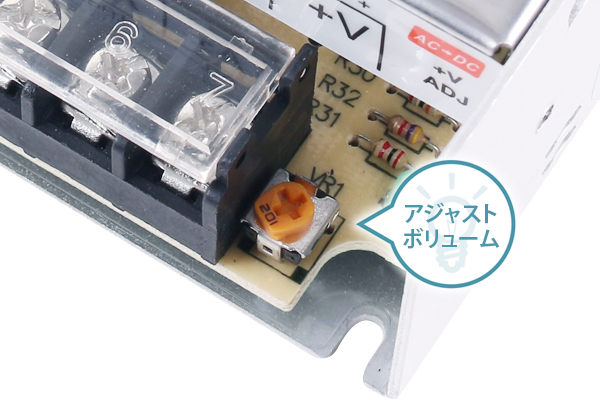

出力電圧「調整ダイヤル」付
出力電圧を約10.0V～13.5Vの間で、無段階調整可能な「調整ダイヤル」も付いています。
※12V・24Vの商品ともに、上15%下15%の範囲で調整が可能です。 -

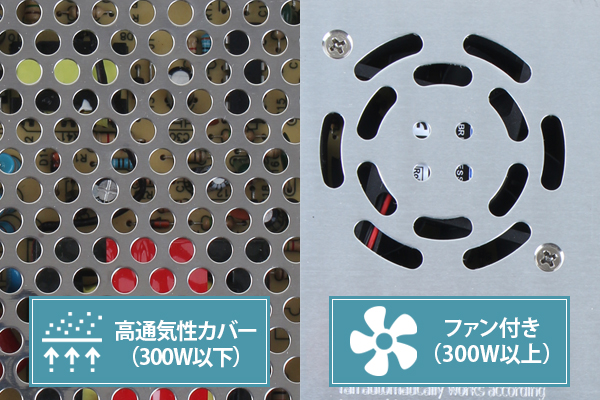

放熱ファン付で発熱の心配なし
出力電源300Wのタイプ以上には放熱ファンが付いているので、発熱の心配もありません。
出力電源300W以下の商品は通気性のよい保護カバーで自動冷却します。
◆取扱いには十分ご注意ください。
- 電気知識に詳しい方による使用を前提としております。取扱い時は感電などに十分にご注意ください 。
- 本ページの仕様・説明を事前によくご確認のうえ、ご使用を開始してください。
- 画像と若干デザインが異なる場合がございます。あらかじめご了承ください。
- 電源を入れる前に、入力・出力線が各端子（L端子、N端子、アース線、プラス・マイナス端子)に正しく接続されているかどうかをご確認ください。
- トランスミッションラインの断面積は十分であるかご確認ください。(交流ならびに直流の電圧降下が0.5%を超えないこと)
- 取付けネジと安定化電源(基板)デバイスがきちんと接触しているか、外部および入出力の絶縁抵抗と耐電圧が感電を防ぐための要件を満たしているかどうかをご確認ください。また、安全にご使用していただくため、干渉を減らすためにアース線がきちんと接続されていることをご確認ください。(接地銅断面積は0.75mmより大きくする必要があります。)
- 本品を使用して発生したいかなる損害についても保証いたしませんのであらかじめご了承下さい。
製品仕様 【取扱説明書】
| DC出力 | 12V / 24V |
| 定格出力電流 | 12V: 1A / 2A / 3A / 5A / 10A / 15A / 20A / 30A / 40A / 50A / 60A 24V: 1A / 2A / 3A / 5A / 6A / 10A / 15A / 20A / 25A / 30A |
| DC出力電力 | 12V: 12W / 24W / 36W / 60W / 120W / 180W / 240W / 360W / 480W / 600W / 720W 24V: 24W / 48W / 72W / 120W / 145W / 240W / 360W / 480W / 600W / 720W |
| 放熱方式 | 12V: 1A / 2A / 3A / 5A / 10A / 15A / 20A …自動冷却、30A / 40A / 50A / 60A…冷却ファン 24V: 1A / 2A / 3A / 5A / 10A …自動冷却、15A / 20A / 25A / 30A…冷却ファン |
| 電圧精度 | ±1% |
| リップルノイズ | 12V/1A～40A, 24V/1A～20A: 100mV 12V/50A～60A, 24V/50A～60A: 200mV |
| 電圧調整範囲 | ±5%~15% |
| 起動時間 | ≦1S（230V入力、Io=100%） |
| 維持時間 | 12V/1A～10A, 24V/1A～20A: ≧1S（230V入力、Io=100%） 12V/15A～40A: ≧20mS（230V 入力、Io=100%） 12V/50～60A, 24V/50～60A: ≦1S（230V入力、Io=100%） |
| 電圧調整率 | （全負荷） ≦0.5% |
| 入力電圧 | 12V/1A～10A, 24V/1A～5A: AC90-250V 12/15A～60A, 24V/6A～60A: AC 90V-130V/AC 170V-260V 切替 |
| 入力周波数 | 47～63Hz |
| 入力サージ | コールドスタート電流 10A@120VAC 15A@230VAC 25A@115VAC 30A～75A@230VAC |
| 効率 | 78～84% |
| 保護機能 | 過負荷保護：105%～150% 定格出力、自動リカバリー 過電圧保護：105%～150% 定格電圧に対して |
| 絶縁強度 | 入力—出力：500VAC/1min 入力—接地：1,500VAC/1min 出力—接地：500VAC/1min |
| 安全基準 | GB4943規格に沿ったUL60950-1、EN60950-1基準 |
| EMC基準 | GB9254規格に沿った EN55022 class A EN61347-2-13:2008基準 |
| 動作環境 | 作業温度／湿度：-20℃～60℃／20%～90%RH 保管温度／湿度：-40℃～85℃／10%～95%RH 海抜高度：≦2000M |
| サイズ／重量／JAN | 12V/1A…70×39×31(mm)、0.08kg、4582409780609 12V/2A…85×58×32(mm)、0.13kg、4582409780616 12V/3A…110×78×37(mm)、0.13kg、4582409753375 12V/5A…110×78×35(mm)、0.25kg、4582409753351 12V/10A…199×98×42(mm)、0.41kg、4582409752002 12V/15A…198×98×42(mm)、0.52kg、4582409753368 12V/20A…199×110×50(mm)、0.73kg、4582409752019 12V/30A…215×114×50(mm)、0.83kg、4582409752811 12V/40A…215×115×50(mm)、0.85kg、4582409753337 12V/50A…241×125×65(mm)、1.30kg、4582409790462 12V/60A…241×125×65(mm)、1.30kg、458240982466224V/1A…85×58×35(mm)、0.13kg、4582409753382 24V/2A…110×78×35mm)、0.25kg、4582409753399 24V/3A…160×98×42(mm)、0.37kg、4582409753405 24V/5A…159×98×42(mm)、0.41kg、4582409753412 24V/6A…198×98×42(mm)、0.57kg、4582409753429 24V/10A…199×110×50(mm)、0.73kg、4582409753436 24V/15A…215×115×50(mm)、0.83kg、4582409753443 24V/20A…215×115×50(mm)、0.85kg、4582409753450 24V/25A…241×125×65(mm)、1.30kg、4582409824679 24V/30A…241×125×65(mm)、1.30kg、4582409824686 |
| 電源を入れる前にご確認ください | 1. 入力・出力線が各端子に正しく接続されているかどうかをご確認ください。（L端子、N端子、アース線、プラス・マイナス端子)
2.トランスミッションラインの断面積は十分であるかご確認ください。(交流ならびに直流の電圧降下が0.5%を超えないこと) 3. 取付けネジと安定化電源(基板)デバイスがきちんと接触しているか、外部および入出力の絶縁抵抗と耐電圧が感電を防ぐための要件を満たしているかどうかをご確認ください。また、安全にご使用していただくため、干渉を減らすためにアース線がきちんと接続されていることをご確認ください。(接地銅断面積は0.75mmより大きくする必要があります。) |
| 補足 | 1. パラメータは、230VAC入力、定格負荷、気温25度の環境下にて測定しています。
2.リップルならびにノイズは、0.1uf & 47uf並列コンデンサーで終端処理された12インチツイストペア線を使用し、バンド幅20MHzにて測定しています。 3. 許容差には、設定許容差、ラインレギュレーション・負荷レギュレーションを含みます。 4. 電力供給装置は、接続する機器にインストールされるコンポーネントと見なされます。接続機器は、EMC指令に適合する機器であることをご確認ください。 5. 電力供給装置が無負荷で短絡回路の場合、短絡回路が取外されると自動リカバーします。 |
製品取扱いに関するご注意
- 入力電力の頻繁な切り替えや異常な入力、通常とは異なる環境下での使用は、寿命に影響します。規定の作業環境温度・湿度(特に乾燥)を超えたり下回ったり、ほこり、酸、アルカリ汚染の環境下でのご使用は、電源の耐用年数に悪影響を及ぼします。
- 基盤やコンポーネントが危険にさらされるのを防ぐため、長すぎる取付けネジは使用しないでください。
- 入力AC電圧に従って、スイッチの切り替えをしてください。
- 電源で使用される送電網の環境が悪い場合は、ご自身で電源の安定性を高めるための対策を講じてください。
- 電源の電圧が大きく変動し、低電圧または過電圧が頻繁に発生する場合は、十分な電圧レギュレータを追加するか、過電圧／低電圧保護装置を入力してから電源を供給してください。
- 電源グリッドで大規模な電気機器を使用する場合は、電源を入れる前に、一致するACフィルターを取付けることをご検討ください。
- 規定の湿度範囲内でフルロードできます。湿度が上限を超えた場合、出力曲線に従って出力電力は低減されます。-10～＋45℃の通常の電源には、湿度が70度の場合、出力電力は定格の50%以下になります。温度が-10度未満の場合、電源は正常に起動または出力されない場合があります。
